Het bekleden van plafonds, bekend als verlaagde plafonds, wordt steeds vaker gebruikt in allerlei soorten werk, zowel nieuwbouw als renovatie. Ze zijn eenvoudig aan te brengen, vereenvoudigen de uitvoering van elektrische installaties en airconditioning, en hebben een grotere esthetische waarde. Afhankelijk van het project en de gewenste isolatie, kunnen we gebruik maken van: eenvoudige verlaagde plafonds, met de isolatie gelijmd aan het plafond of met tussengevoegde isolatie.
Toepassing

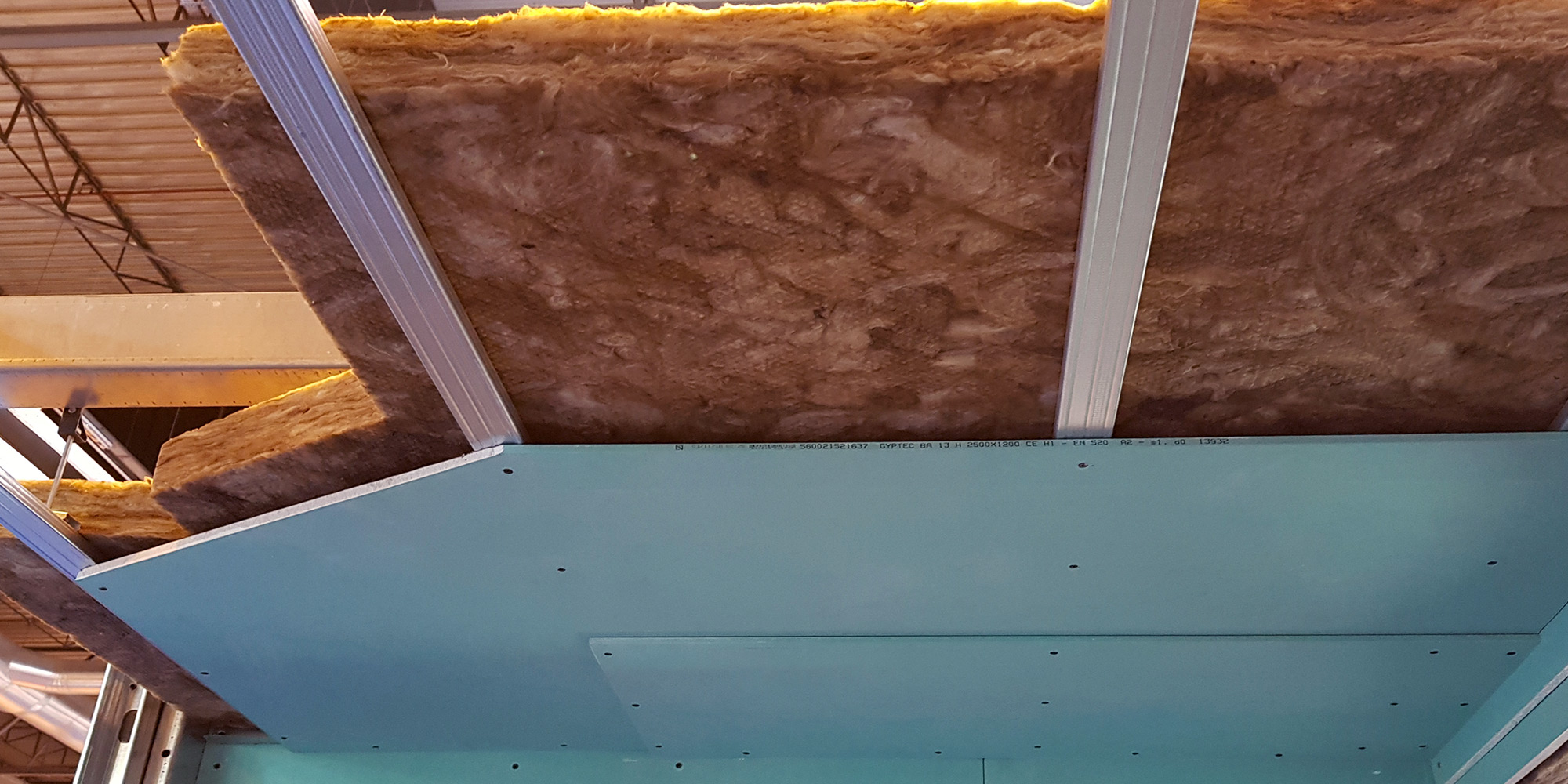

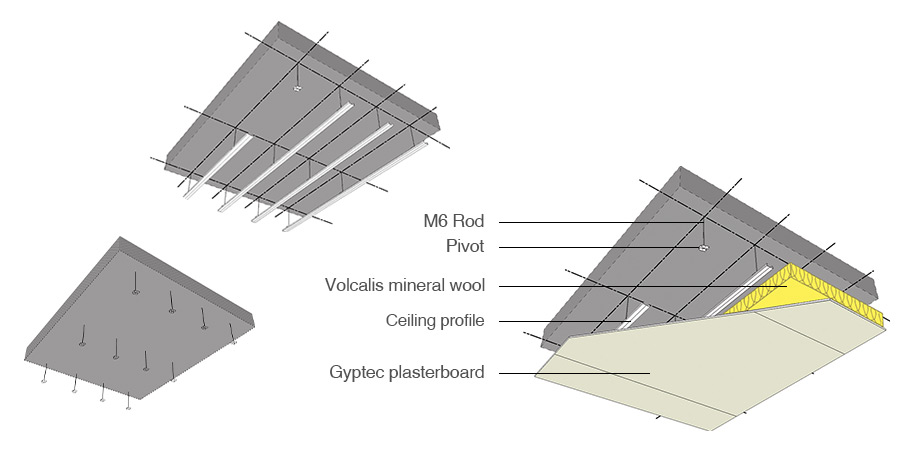

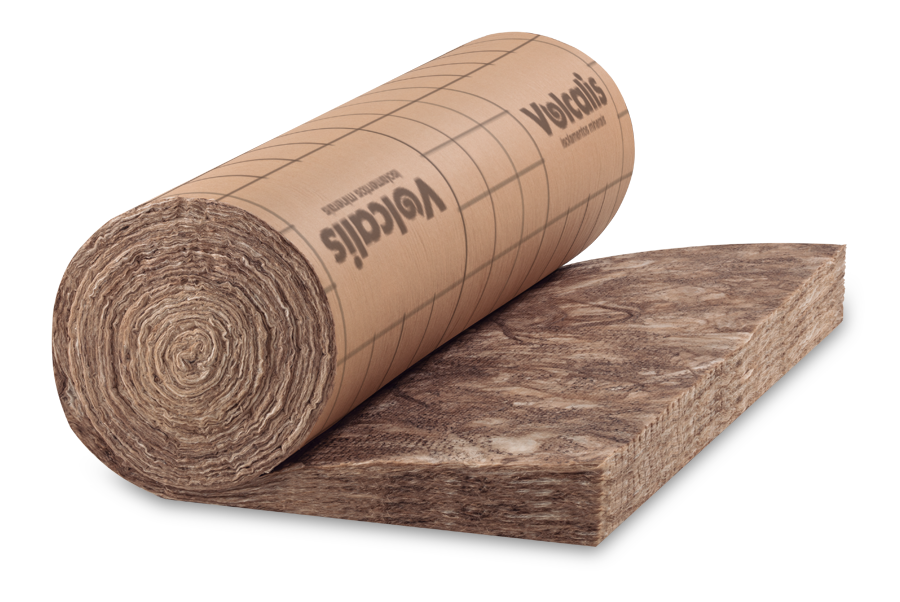

Markeer de uiteindelijke positie op de zijmuren met een afwerkingsprofiel (hoeksteun of vin). Bevestig en waterpas het profiel aan het plafond met bijvoorbeeld draadstangsteunen. Er zijn andere manieren om de panelen te bevestigen, afhankelijk van de ondersteuning. Plaats de isolatie (Volcalis minerale wol) aan de binnenkant en breng de panelen aan met verspringende voegen.
Voorbeelden van systemen

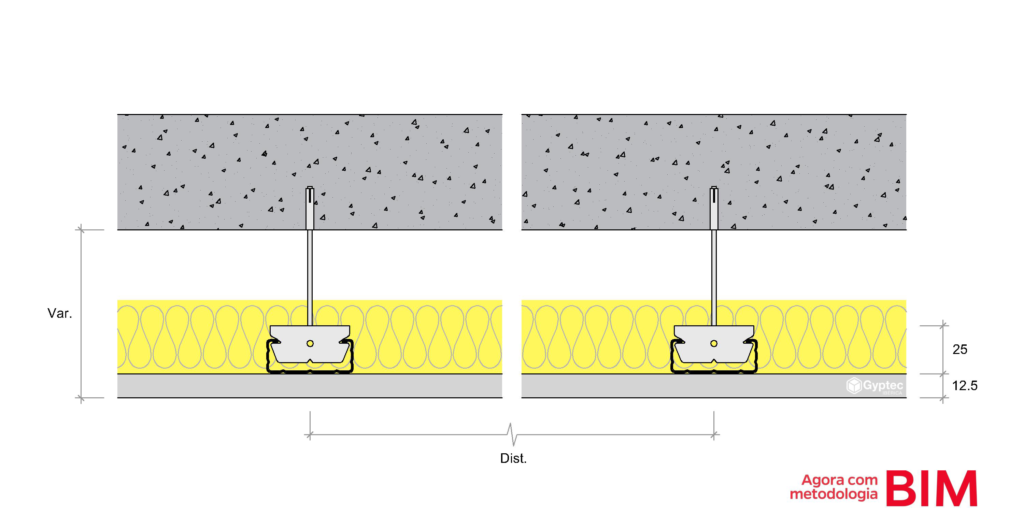

38 BA13A Ceiling
GCDS 38/500 [13A+F530] MW

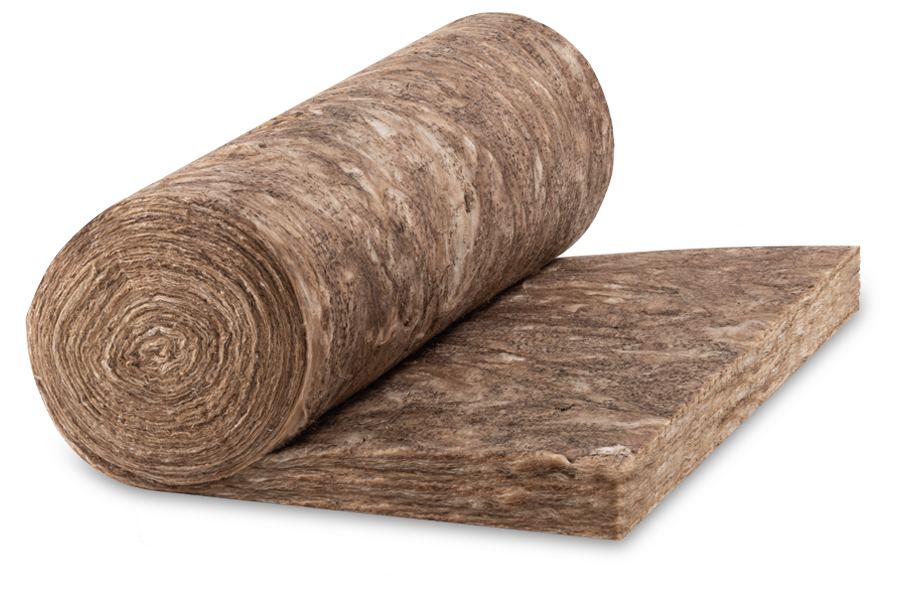

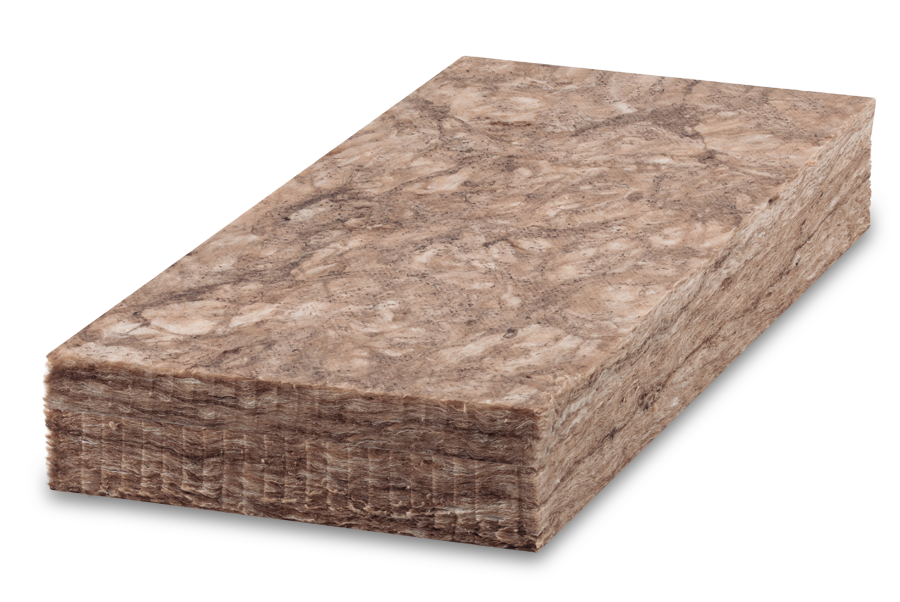

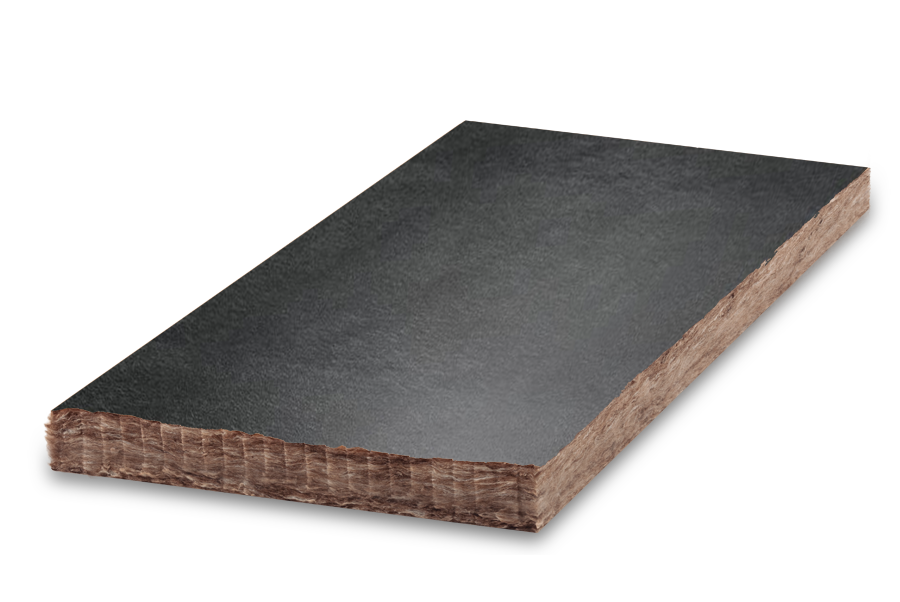

Oplossing voor binnenplafonds, bestaande uit een structuur met horizontale metalen profielen van PT45, met tussenruimtes van elke 500 mm, opgehangen aan verticale elementen die aan het plafond zijn bevestigd, waaraan 1 laag BA13A gipsplaten (Standaard) is bevestigd. Volcalis Alpha glaswol in de holle ruimte.
| Thickness | 38 mm |
| Weight per m2 | 10,60 kg/m2 |
| Acoustic Insulation | Percussion Sounds |
Rw = 64 dB | Ln, r,w = 61 (-3) dB |
75 BA13A Ceiling
GCDS 75/500 [2X13A+F530+RS] MW
Oplossing voor binnenwandpartities, bestaande uit twee onafhankelijke structuren met ‘U’-stijlen 70 profielen en ‘C’-stijlen 70 metalen profielen, met tussenruimten van elke 600 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13A (Standaard) gipsplaten zijn bevestigd. Volcalis Alpha glaswol in de spouwruimte.
| Thickness | 75 mm |
| Weight per m2 | 19,10 kg/m2 |
| Acoustic Insulation | Percussion Sounds |
Rw = 66 dB | Ln, r,w = 57 (-4) dB |

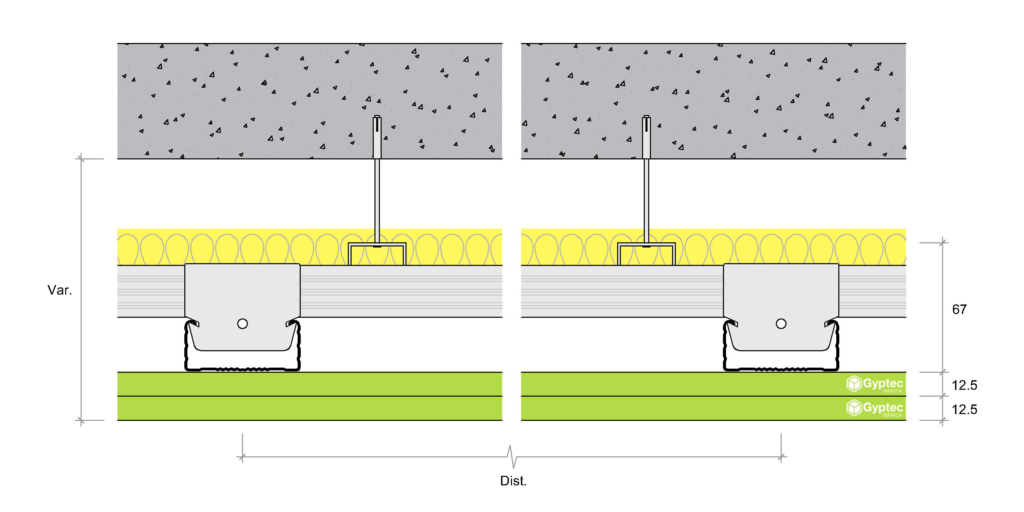

92 BA13Protect Ceiling
GCDS 92/750/500/600 [2x13Protect+2xPT60] MW
Oplossing voor plafonds, bestaande uit: Kruisvormige structuur met horizontaal plafondprofiel PT60, primair en secundair, met tussenruimtes van respectievelijk 750 mm en 500 mm, opgehangen aan stangpennen aan het plafond, waaraan twee lagen Gyptec Protect-platen zijn bevestigd. Volcalis Alpha glaswol in de holle ruimte.
| Thickness | 92 mm |
| Weight per m2 | 30,00 kg/m2 |
| Acoustic Insulation | Percussion Sounds |
Rw = 71 dB | Ln, r,w = 54 (-6) dB |

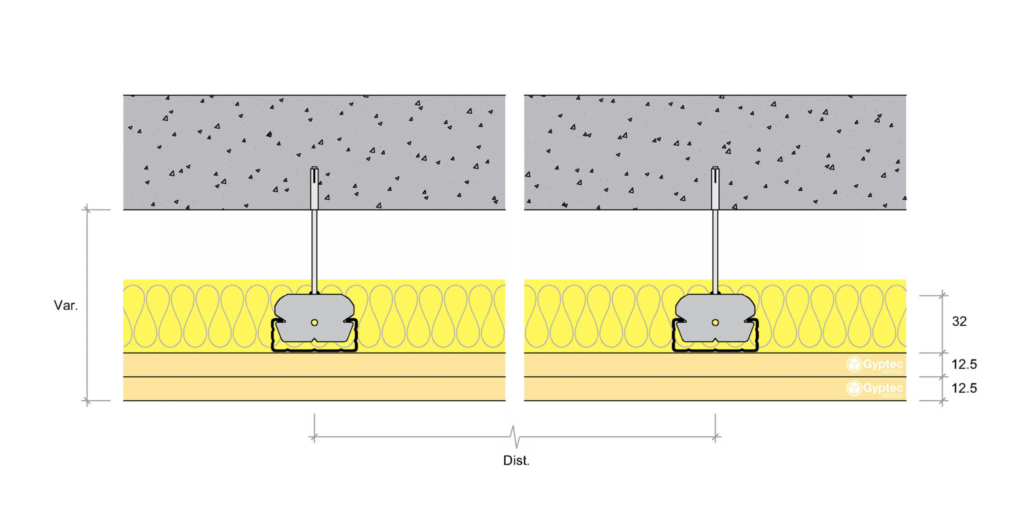

57 BA13Gold Ceiling
GCDS 57/400 [2x13Gold+(PT45+AV)] MW60
Oplossing voor plafonds, bestaande uit: Kruisvormige structuur met horizontaal plafondprofiel PT60, primair en secundair, met tussenruimtes van respectievelijk 750 mm en 500 mm, opgehangen aan stangpennen aan het plafond, waaraan twee lagen Gyptec BA13Gold (Gold) platen zijn bevestigd. Volcalis Alpha glaswol in de holle ruimte.
| Thickness | 57 mm |
| Weight per m2 | 29,40 kg/m2 |
| Acoustic Insulation | Percussion Sounds |
Rw = 71 dB | Ln, r,w = 52 (-4) dB |
