Het coaten van de binnenkant van buitenmuren is een van de meest praktische en efficiënte manieren om bestaande gebouwen te renoveren, of als een fundamentele oplossing voor nieuwe projecten. Welk systeem aan te bevelen is, hangt af van de omstandigheden van de muur en van de beoogde isolatie.

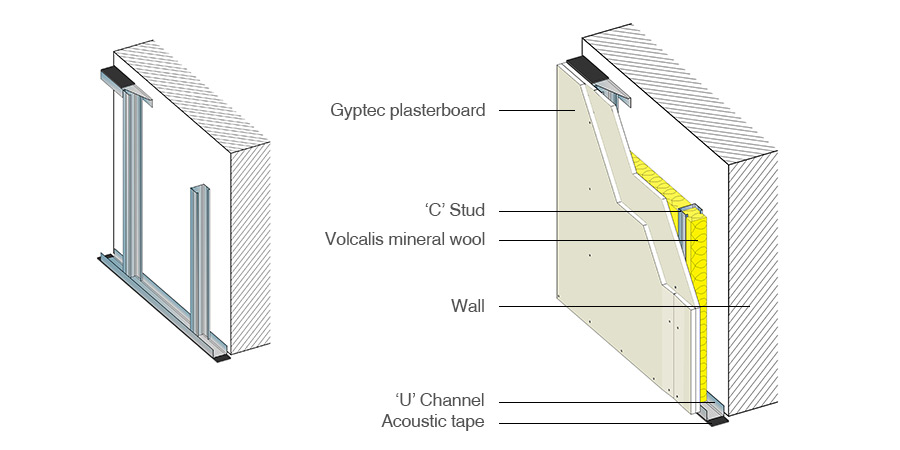

Toepassing met profielen

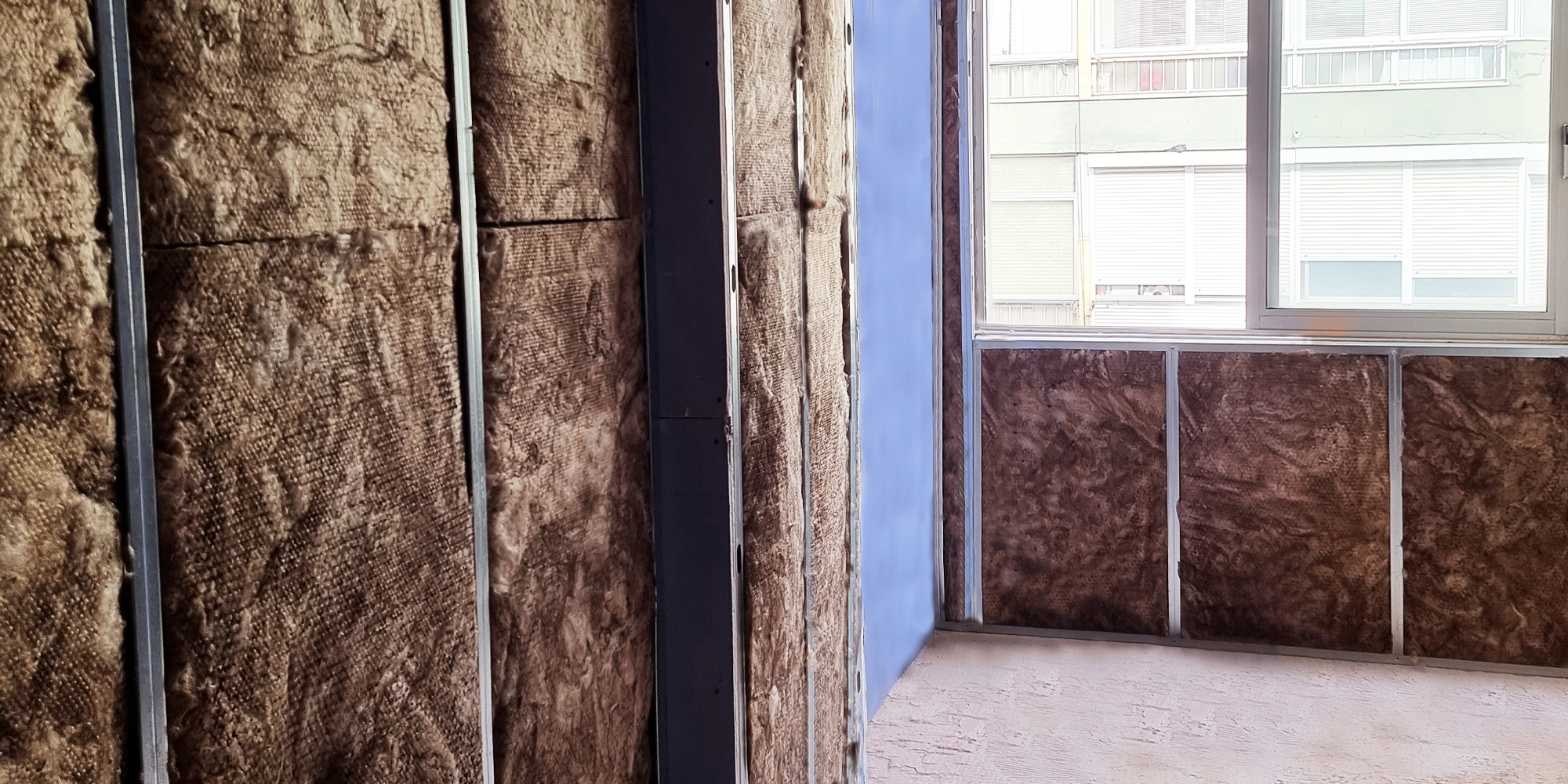

Een hulpwandconstructie die aan de muur is bevestigd of vrijstaand kan worden gebruikt. Bedek de ‘U’-stijlen met geluidsisolerende tape en bevestig ze aan de vloer en het plafond. Zorg ervoor dat ze zijn uitgelijnd. Doe hetzelfde met de zijdelingse ‘C’-stijlen. Plaats de tussenliggende ‘C’-stijlen met de aanbevolen tussenruimte (400 of 600 mm). Plaats de isolatie (Volcalis glaswol) aan de binnenkant en bevestig de panelen aan de profielen.
Voorbeelden van systemen
73 BA13A Lining
GREV 73/600 [2x13A+48] MW
Oplossing voor het bekleden van binnenmuren, bestaande uit een zelfdragende structuur met ‘U’-stijlen van 48 metalen profielen en ‘C’-stijlen van 48 metalen profielen, op een onderlinge afstand van elke 600 mm, waaraan 2 lagen Gyptec BA13A (Standaard) gipsplaten zijn bevestigd. Volcalis Alpha glaswol in de luchtspleet.
| Thickness | 73 mm |
| Maximum height * | 2,50 meters |
| Weight per m2 | 18,50 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Δ Rw = 20 dB Itecons reference test ACU 303/12 | EI 30 TECNALIA reference test 089777-003 |
63 BA15H Lining
GREV 63/600 [15H+48] MW
Oplossing voor het bekleden van binnenmuren bestaande uit een zelfdragende structuur met ‘U’-profielen van 48 metalen profielen en ‘C’-profielen van 48 metalen profielen, met tussenruimtes van elke 600 mm, waaraan 1 laag Gyptec BA15H (Hydrofoob) gipsplaten is bevestigd. Volcalis Alpha glaswol in de luchtspleet.
| Thickness | 63 mm |
| Maximum height * | 2,10 meters |
| Weight per m2 | 13,60 kg/m2 |
*Afstand tussen versterkingen of verbindingen
| Acoustic Insulation | Fire Resistance |
Δ Rw = 18 dB Itecons reference test ACU 319/12 | EI N/A |
100 BA15F Lining
GREV 100/600 [2x15F+70] MW
Oplossing voor het bekleden van binnenmuren, bestaande uit een zelfdragende structuur met ‘U’-profielen van 70 metalen profielen en ‘C’-profielen van 70 metalen profielen, met tussenruimtes van elke 600 mm, waaraan twee lagen Gyptec BA15F (Brandwerende) gipsplaten zijn bevestigd. Volcalis Alpha glaswol in de luchtspleet.
| Thickness | 100 mm |
| Maximum height * | 3,20 meters |
| Weight per m2 | 27,50 kg/m2 |
*Afstand tussen versterkingen of verbindingen
| Acoustic Insulation | Fire Resistance |
Δ Rw = 21 dB Itecons reference test ACU 320/12 | EI 60 TECNALIA reference test 077279-002 |
73 BA13Gold Lining
GREV 73/400 [2x13Gold+48] MW45
Oplossing voor het bekleden van binnenmuren, bestaande uit een zelfdragende structuur met ‘U’-profielen van 48 metalen profielen en ‘C’-profielen van 48 metalen profielen, met tussenruimtes van elke 400 mm, waaraan twee lagen Gyptec BA13Gold (Gold) gipsplaten zijn bevestigd. Volcalis Alpha glaswol in de luchtspleet.
| Thickness | 73 mm |
| Maximum height * | 2,75 meters |
| Weight per m2 | 29,60 kg/m2 |
*Afstand tussen versterkingen of verbindingen
| Acoustic Insulation | Fire Resistance |
Δ Rw = 20 dB Itecons reference tes ACU 303/12 | EI 45 TECNALIA reference test 089777-003 |
