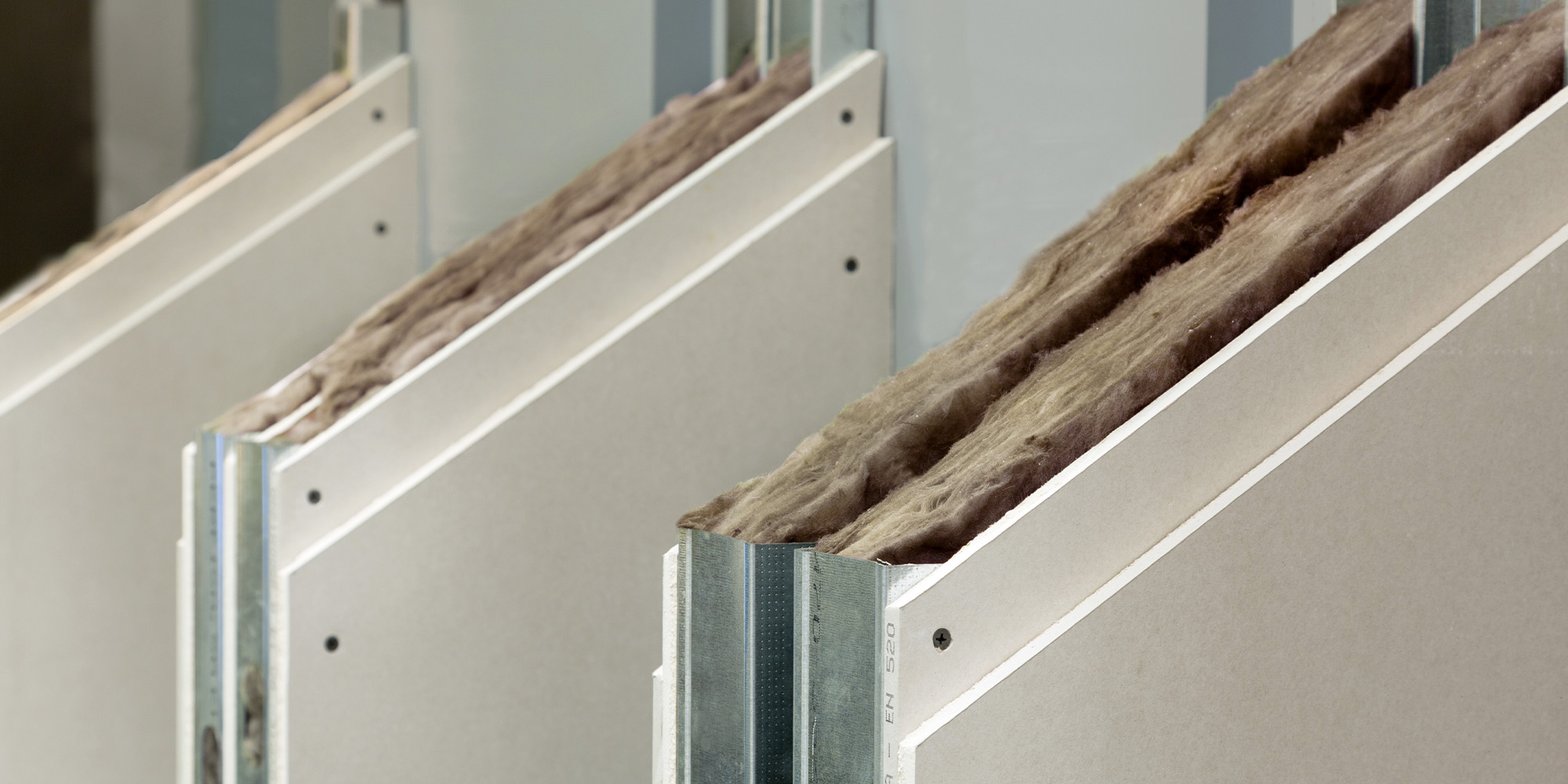

Het scheidings- en wandensysteem bestaat uit gelamineerde gipsplaten die aan stalen profielen zijn bevestigd. Afhankelijk van de beoogde uiteindelijke dikte en gewenste isolatiekenmerken kan het meest geschikte type systeem worden gekozen: eenvoudig met een hogere brandwerendheid, met of zonder isolatie.
Op plaatsen waar meer eisen worden gesteld, worden complexere systemen gebruikt, met een versterkte structuur en dubbele of driedubbele platen.
Toepassing

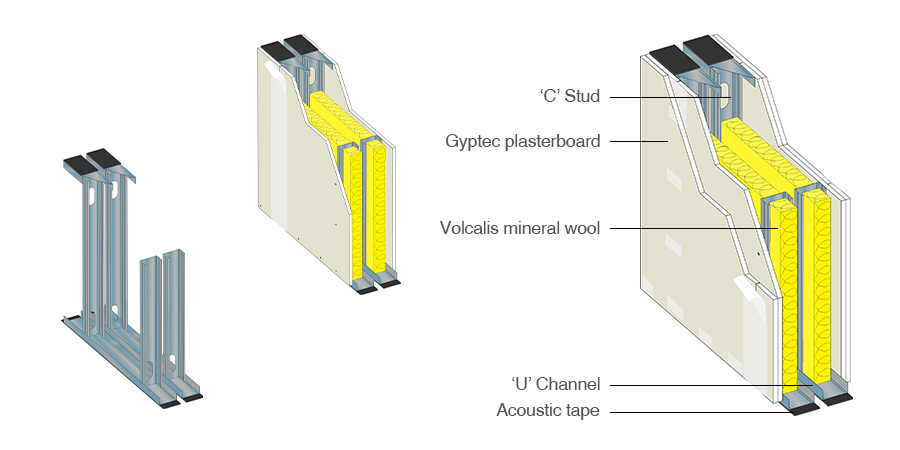

Bedek de ‘U’-stijlen met geluidsisolerende tape en bevestig ze aan de vloer en het plafond. Zorg ervoor dat ze zijn uitgelijnd. Doe hetzelfde met de zijdelingse ‘C’-stijlen. Plaats de tussenliggende ‘C’-stijlen met de aanbevolen tussenruimte (400 of 600 mm). Bevestig de panelen aan één zijde van de muur met PM-schroeven en breng de isolatie aan (Volcalis minerale wol). Schroef de panelen aan de tegenovergestelde zijde. Indien het om een dubbele panelenoplossing gaat, bevestig met verspringende voegen.
Aanbevolen producten
Voorbeelden van systemen
120 BA13A Partition
GDIV 120/600 [2x13A+70+2x13A] MW60
Oplossing voor binnenwandpartities, bestaande uit een structuur met ‘U’-stijlen 70 profielen en ‘C’-stijlen 70 metalen profielen, met tussenruimten van elke 600 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13A (Standaard) gipsplaten zijn bevestigd. Volcalis Alpha minerale wol in de spouwruimte.
| Thickness | 120 mm |
| Maximum height | 3,85 meters |
| Weight per m2 | 35,1 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 51 dB Itecons reference test ACU228/10 | EI 60 Validation by extensionTECNALIA 089777-001 |
220 BA13A Double Partition
GDIV 220/600 [2X13A+70+(30)+70+2X13A] MW2X60
Oplossing voor binnenwandpartities, bestaande uit twee onafhankelijke structuren met ‘U’-stijlen 70 profielen en ‘C’-stijlen 70 metalen profielen, met tussenruimten van elke 600 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13A (Standaard) gipsplaten zijn bevestigd. Volcalis Alpha minerale wol in de spouwruimte.
| Thickness | 220 mm |
| Maximum height | 3,20 meters |
| Weight per m2 | 38,4 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 67 dB Itecons reference test ACU178/12 | EI 60 Validation by extensionTECNALIA 089777-001 |
176 BA13A Double Partition
GDIV 176/600 [2X13A+48+(30-C)+48+2X13A] MW2X45
Oplossing voor binnenwandpartities, bestaande uit twee onafhankelijke structuren met ‘U’-profielen van 48 en ‘C’-profielen van 48 verticale metalen profielen, met tussenruimten van elke 600 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13A (Standaard) gipsplaten zijn bevestigd. Verbinding tussen structuren. Volcalis Alpha minerale wol in de spouwruimte.
| Thickness | 176 mm |
| Maximum height | 5,30 meters |
| Weight per m2 | 40,5 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 59 dB Itecons reference test ACU173/12 | EI 60 Validation by extensionTECNALIA 089777-001 |
100 BA15F Partition
GDIV 100/600 [15F+70+15F] MW60
Oplossing voor binnenwandpartities, bestaande uit een structuur met ‘U’-profielen van 70 en ‘C’-profielen van 70 metalen profielen, met tussenruimten van elke 600 mm, waarop aan beide zijden één laag Gyptec BA15F (Brandwerend) gipsplaten is bevestigd. Volcalis Alpha minerale wol in de spouwruimte.
| Thickness | 100 mm |
| Maximum height | 3,20 meters |
| Weight per m2 | 28,2 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 45 dB Itecons reference test ACU225/10 | EI 60 Validation by extensionTECNALIA 074712-001 |
Partition 120 BA13Protect
GDIV 120/600 [2x13Protect+70+2x13Protect] MW60
Oplossing voor binnenwandpartities, bestaande uit een structuur met ‘U’-profielen van 70 en ‘C’-profielen van 70, met tussenruimten van elke 600 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13Protect (Bescherming) gipsplaten zijn bevestigd. Volcalis Alpha minerale wol in de luchtruimte.
| Thickness | 120 mm |
| Maximum height | 3,85 meters |
| Weight per m2 | 55,7 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 51 dB Itecons reference test ACL 013/19 | EI 180 Validation by extensionTECNALIA 074713-001 |

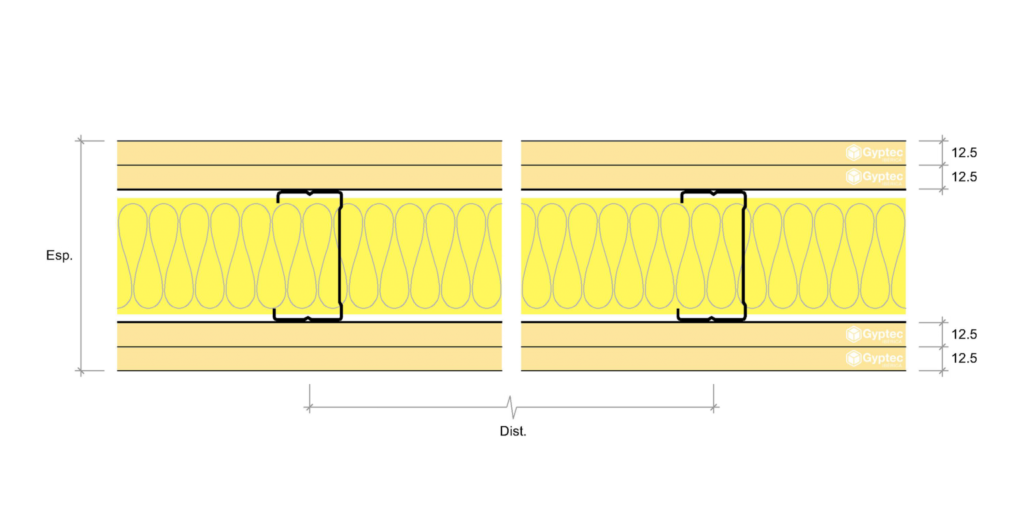

Partition 120 BA13Gold
GDIV 120/400 [2x13Gold+70+2x13Gold] MW60
Oplossing voor binnenwandpartities, bestaande uit een structuur met ‘U’-profielen van 70 en ‘C’-profielen van 70, met tussenruimten van elke 400 mm, waarop aan beide buitenzijden twee lagen Gyptec BA13Gold (Goud) gipsplaten zijn bevestigd. Volcalis Alpha minerale wol in de luchtruimte.
| Thickness | 120 mm |
| Maximum height | 4,25 meters |
| Weight per m2 | 56,50 kg/m2 |
| Acoustic Insulation | Fire Resistance |
Rw = 51 dB Itecons reference test ACL 013/19 | EI 90 Validation by extensionTECNALIA 089777-001 |
